■小屋組

木造在来工法の理解

小屋組は屋根荷重を支え、勾配を形成する骨組みです。たるき、母屋、小屋束、小屋梁、軒桁により構成されます。屋根の形状は数多くありますが、試験では切妻か寄せ棟を採用してください。

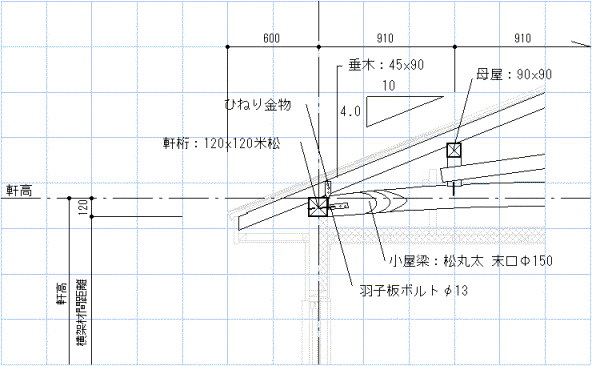

小屋梁と軒桁の断面寸法につていは、２階床ばりと同じようにスパンと荷重状態により下表により決定します。たるき、母屋、小屋束は、下図の断面寸法を部材を使用してください。

小屋梁、軒桁の断面寸法

使用材　　　　　　　　スパン	1820	2730	3640
小屋梁　松丸太	末口105φ	末口120φ	末口150φ
小屋梁　角材	120ｘ120	120ｘ150	120ｘ210
軒桁　　角材	120ｘ120	120ｘ210	120ｘ240

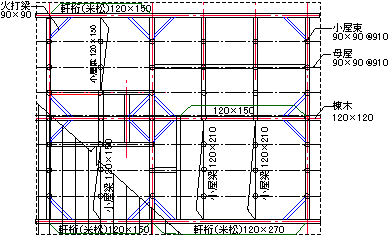

小屋伏図の例
