２階床組には、根太だけで構成する根太床(単床)、根太と床梁で構成される梁床(複床、はらゆか）、梁スパンが大きい場合などに大梁と小梁を組合せ根太を敷く組床があり、床荷重や梁スパンによりを使い分けます。根太は45ｘ105を用い、床梁の間隔は1820以下にすることを原則としてください。
１階床組の土台や大引きは、同じ断面形状の部材を配置しますが、２階床組は梁スパンや荷重状態により、床梁や胴差の断面寸法を決めることが大切です。
|
床ばり、胴差しの断面寸法
|
荷重条件 スパン
|
1820
|
2730
|
3640
|
|
スパン内に荷重（柱、梁）無し
|
120x120
|
120x210
|
120x300
|
|
スパン内に荷重（柱、梁）1架る
|
120x150
|
120x240
|
120x330
|
|
スパン内に荷重（柱、梁）2架る
|
120x150
|
120x270
|
120x360
|
|
スパン内に荷重（柱、梁）3架る
|
120x150
|
120x300
|
120x390
|

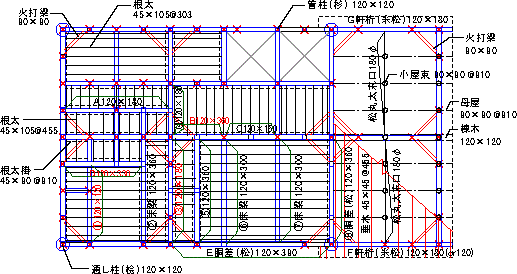

2階床伏図兼1階小屋伏図の例
