WEB製図講座 鉄筋コンクリート造

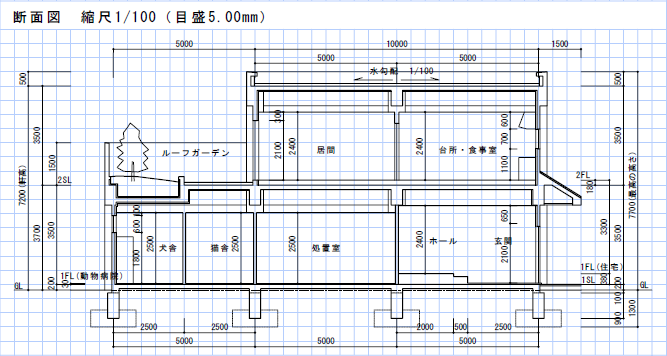

断面図 縮尺:1/100

1階・2階平面図に記入した切断位置の断面を作図します。平面図、立面図、矩計図との整合性が必要です。


特記事項(例)
ア. 切断位置は、ルーフガーデン及び2階の居間を含み1階・2階それぞれの開口部を含む部分とする。
イ. 建築物の外形及び床面、天井面の形状がわかる程度のものとし、構造部材(はり、スラブ、地中ばり、基礎等)を記入する。
ウ. 建築物の1階床高、天井高、階高、軒高、最高の高さ、開口部の内法寸法及び主要な室名を記入する。




※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
