WEB製図講座 鉄筋コンクリート造

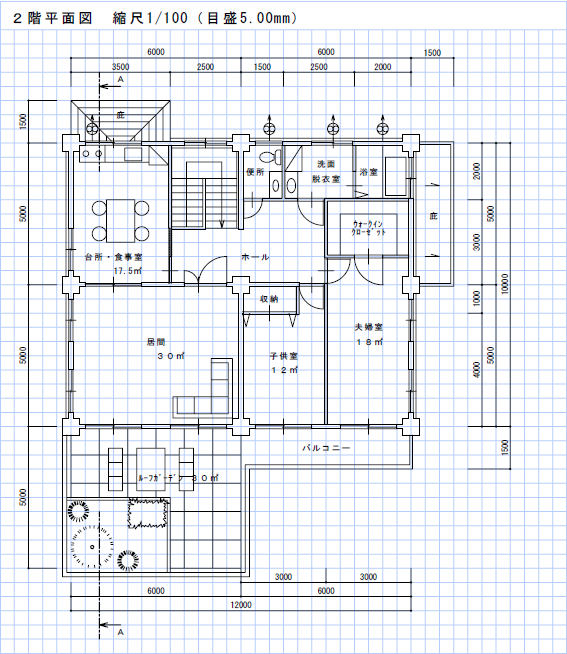

2階平面図 縮尺:1/00

1階平面図兼配置図・2階平面図の作図について以下の様な特記事項(例)が示されます。
特記事項(例)
ア. 敷地境界線と建物との距離、建物の主要な寸法を記入する。
イ. 1階平面図兼配置図に、塀、植栽、駐車スペース等を記入する。
ウ. 動物病院部分には、下記のものを記入する。
エ. 動物病院部分には、下記のものを記入する。
待合室に椅子
診察室に診察台(600mm×1200mm)
トリミング室に洗浄用流し
処置室に処置スペース(2000mm×2000mm) 、洗浄用流し
受付に受付カウンター
入院室の準備コーナーに洗浄用流し、犬舎及び猫舎に個室ゲージ
便所に便器
オ. 住宅部分には、流し台、調理台、ガス台、浴槽、洗面器、便器、洗濯機置場その他必要と思われるものを記入する。
カ. ルーフガーデンに、テーブル、椅子、花壇(プランターでもよい)を記入する。
ク. 断面図の切断位置を記入する。






※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
