WEB製図講座 鉄筋コンクリート造




鉄筋コンクリート造(ラーメン構造)の要求図面

下表は近年の鉄筋コンクリート造(ラーメン構造)本試験課題の概要です。要求図面については、1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表・主要構造部材表というパターンが多いのですが、矩計図が要求された課題もありますので、どの図面が出題されても良いように練習を重ねることが大切です。(課題発表時に要求図面が指定される場合もあります)

課題 構造・階数 延べ面積 ブロック 要求図面
平成27年 3階に住宅のある貸店舗(乳幼児用雑貨店) 鉄筋コンクリート造(ラーメン構造)3階建 230〜300 全ブロック共通 1階平面図兼配置図・2階平面図・3階平面図・立面図・断面図・仕上表・面積表・主要構造部材表
平成24年 多目的スペースのあるコミュニティ施設 鉄筋コンクリート造(ラーメン構造)2階建 270〜300 全ブロック共通 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表・主要構造部材表
平成21年 商店街に建つ陶芸作家のための工房のある店舗併用住宅 鉄筋コンクリート造(ラーメン構造)3階建 270〜300 全ブロック 1階平面図兼配置図・2階平面図・3階平面図・立面図・断面図・仕上表・面積表・主要構造部材表
平成18年 地域に開かれた絵本作家の記念館 鉄筋コンクリート造(ラーメン構造)2階建 260〜290 全ブロック 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表・主要構造部材表
平成15年 住宅地に建つ動物病院併用住宅 鉄筋コンクリート造(ラーメン構造)2階建 240〜280 近畿ブロック 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表
平成12年 高原に建つペンション 鉄筋コンクリート造2階建 260〜290 九州 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表
平成10年 健康づくりのための小規模な屋内運動施設 鉄筋コンクリート造平家建 260〜290 東海、近畿 1階平面図兼配置図・立面図・矩計図(1/20)・面積表
平成8年 景勝地に建つ観光センター 鉄筋コンクリート造2階建 240〜280 九州 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表
平成7年 音楽教室のある楽器店 鉄筋コンクリート造2階建 250〜290 東海、近畿 1階平面図兼配置図・2階平面図・立面図・断面図・仕上表・面積表
平成5年 喫茶コーナーのある画廊併用住宅 鉄筋コンクリート造2階建 230〜270 九州 1階平面図兼配置図・2階平面図・立面図・矩計図(1/30)・面積表

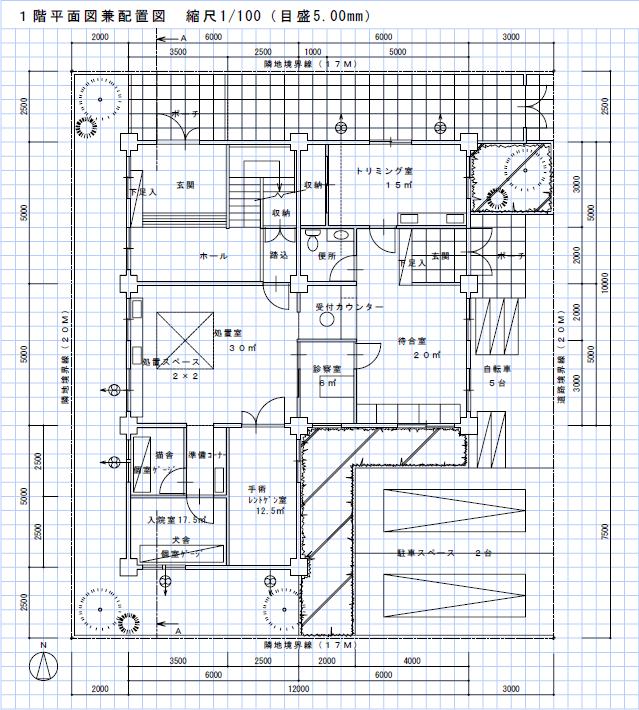

1階平面図兼配置図 縮尺:1/00

1階平面図兼配置図・2階平面図の作図について以下の様な特記事項(例)が示されます。

特記事項(例)
ア. 敷地境界線と建物との距離、建物の主要な寸法を記入する。
イ. 1階平面図兼配置図に、塀、植栽、駐車スペース等を記入する。
ウ. 動物病院部分には、下記のものを記入する。
エ. 動物病院部分には、下記のものを記入する。
待合室に椅子
診察室に診察台(600mm×1200mm)
トリミング室に洗浄用流し
処置室に処置スペース(2000mm×2000mm) 、洗浄用流し
受付に受付カウンター
入院室の準備コーナーに洗浄用流し、犬舎及び猫舎に個室ゲージ
便所に便器
オ. 住宅部分には、流し台、調理台、ガス台、浴槽、洗面器、便器、洗濯機置場その他必要と思われるものを記入する。
カ. ルーフガーデンに、テーブル、椅子、花壇(プランターでもよい)を記入する。
ク. 断面図の切断位置を記入する。




※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
