WEB製図講座 鉄筋コンクリート造

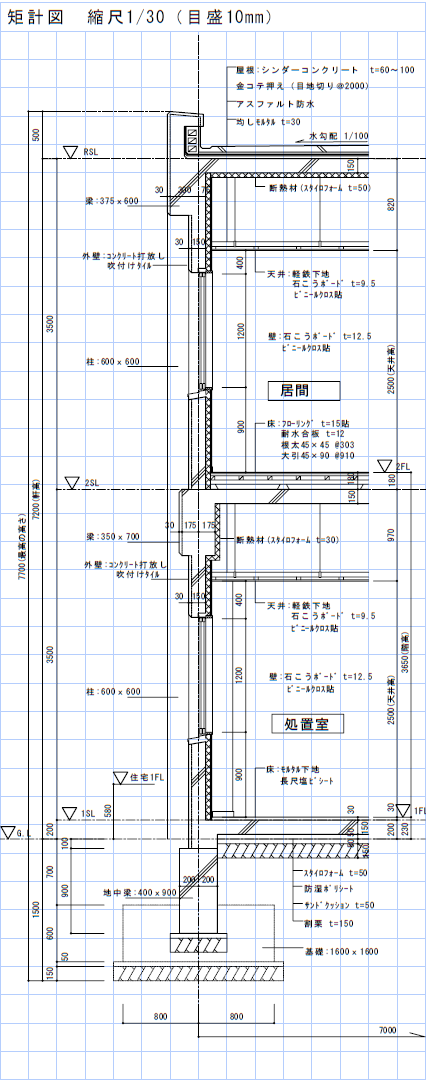

矩計図
過去の鉄筋コンクリート造の出題で、縮尺1/20・1/30・1/50というものが、ごく稀に出されています。

特記事項(例)
ア. 切断位置は、1 階・2 階それぞれの開口部を含む部分とする。
イ. 作図の範囲は、外壁から1,000mm 以上とする。
ウ. 床高、天井高、階高、軒高、軒の出、開口部の内法寸法、建築物の最高の高さ、屋根の勾配を記入する。
エ. 主用部材(基礎、地中ばり、柱、壁、梁、スラブ)の断面寸法を記入する。
カ. 内外の主要な仕上げ(屋根、外壁、床、内壁、天井)を記入する。

※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
