STEP製図講座>木造平面図

STEP1 STEP2 STEP3 STEP4 STEP5 STEP6 STEP7 STEP8
二級建築士STEP製図講座

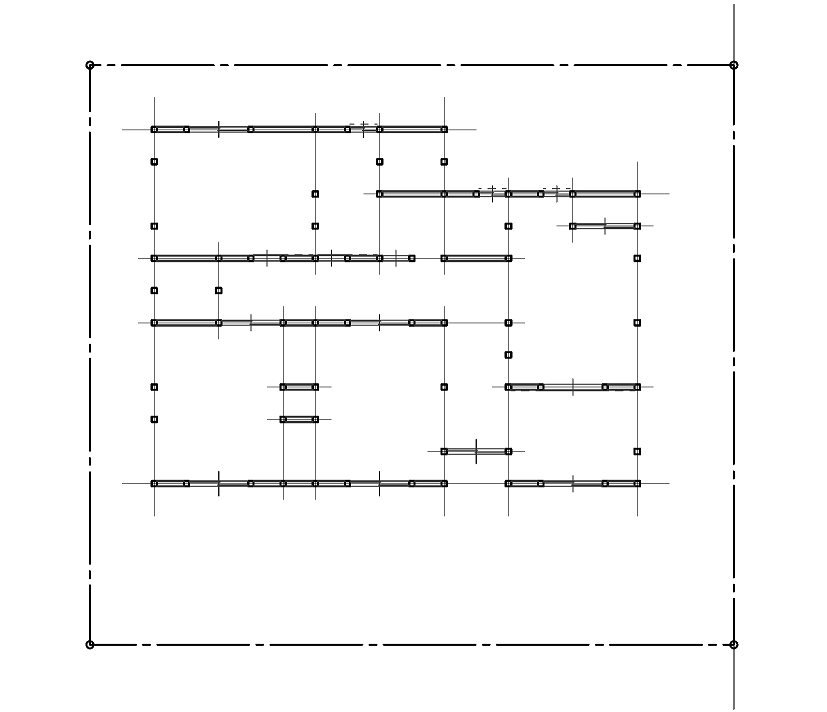

水平部分の壁、開口部を上から下に定規を動かしながら書き進めます。壁の線は太線で、開口部の見えがかり線は細線で線の強弱をつけています。

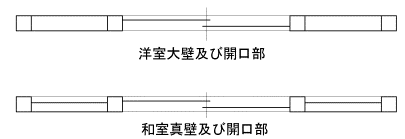

なお、和室の真壁は下図のように壁や畳寄せの線を書きます。



※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。



<<BACK NEXT>>
