STEP製図講座>2階床伏図兼1階小屋伏図

断面寸法の決定 STEP1 STEP2 STEP3 STEP4 STEP5 STEP6
 二級建築士STEP製図講座

2階床伏図兼1階小屋伏図の作成

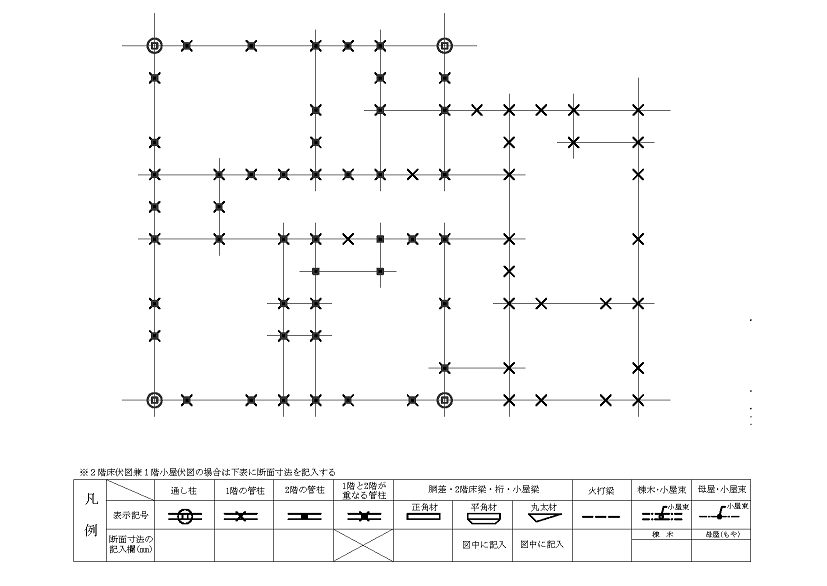

@2 階柱を極太線で記入する。
A通し柱を記入し○印で囲う。

柱の記入は、テンプレートの□を利用されると正確に統一された大きさで書くことができます。大きさは1.5mm×1.5mm 程度が適切です。2 階の柱は切断面となりますので、力強く書き入れます。
