■昇降機設備

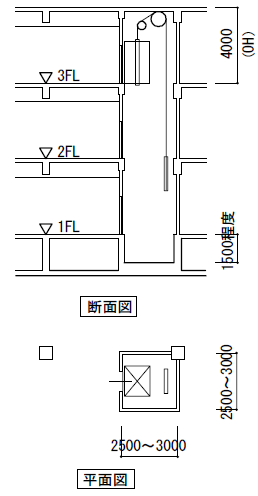

●エレベーター
バリアフリー法対応13人乗で、機械室が不要なものとすると記載されていれば下図のエレベーターでよい。また、住宅用トランク付9人乗の昇降路は、2000mm×2800mm程度でよい。

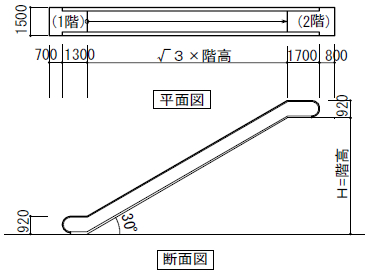

●エスカレーター
エスカレーターは平成20年の設計課題で初めて出題されました。エスカレーターについては、エントランスホールの上昇用、下降用を各1基（1基当たり幅1.5m、勾配30度）を設ける、と求められました。
