梁伏図・面積表

１級建築士WEB製図講座

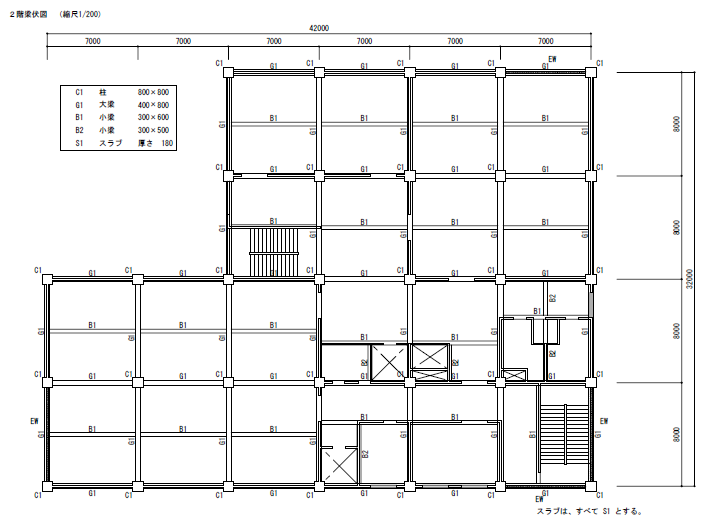

梁伏｢見下げ図｣では大梁や小梁は点線で表示しますが、実線で記入した方が見やすく早く書けます。過去の標準解答例でも実線で表現しています。

面積の計算は、基本的に足し算にて計算式を記入します。吹抜け等がある場合は、引き算を使いますが、
計算式を明確に記入してください。面積の数値は、小数点第1 位まで記入し、第2 位以下は切り捨てま
す。

※このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
