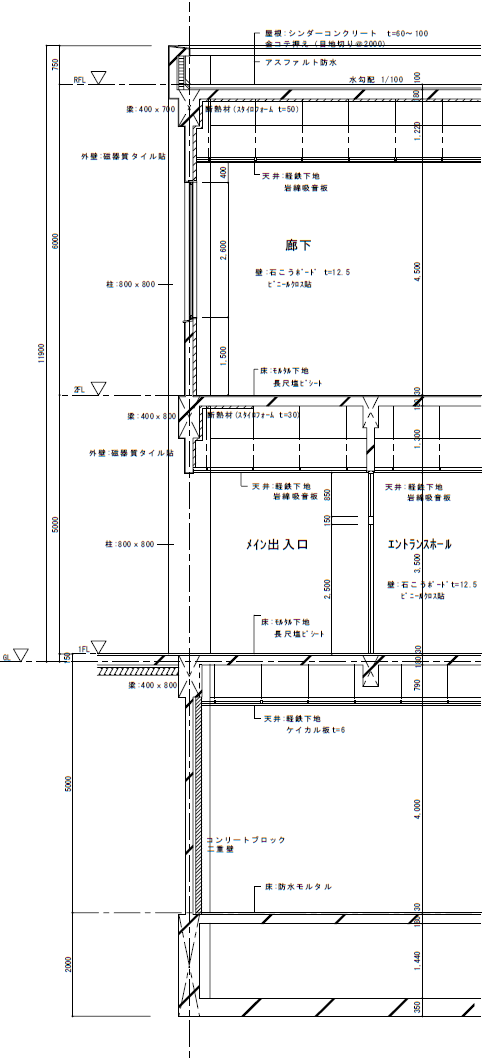

矩計図 1級建築士WEB製図講座

平面図に記入した切断位置を確認して、壁芯、GL、1FL、2FL、RFLの位置を一点鎖線にて書きます。この一点鎖線を基準とし、屋根、天井、開口部、基礎の下書き線を書きます。断面の線は太線で、見え掛りの線は、細線で書きます。最後は、寸法線、寸法、各仕上げ、室名など文字を書きます。仕上げを書くときは、引き出し線をバランスよく同じ角度で配置すると整然とした図面に仕上ります。また、文字を書くときには、3mm程度の下書き線を書いてその枠内に文字を書くようにすると、大きさが統一できます。
