STEP製図講座＞RC造2階建て平面図

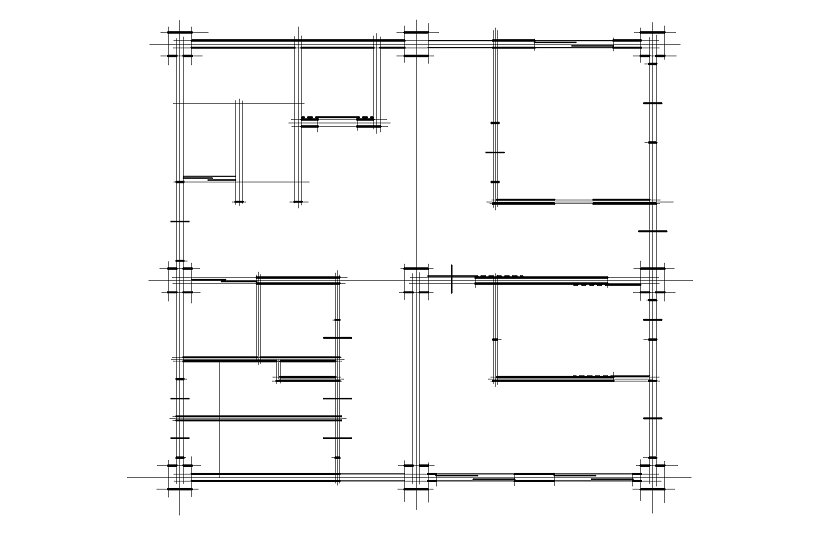

STEP1 STEP2 STEP3 STEP4 STEP5 STEP6 STEP7  二級建築士STEP製図講座   RC造2階建て平面図の作成 まず、水平方向の柱・壁・開口部は定規を上から下に動かすごとに書き進めます。柱・壁の線は太線で、開口部の見えがかり線は細線で線の強弱をつけ書きます。図面を汚さずに合理的に書くには、定規を上から下、左から右に一度動かすことにより全て書き終わる様にすることです。 ※　このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。 <<BACK NEXT>>
