STEP製図講座>部分詳細図(矩計図)

STEP1 STEP2 STEP3 STEP4 STEP5
二級建築士STEP製図講座

部分詳細図の作成

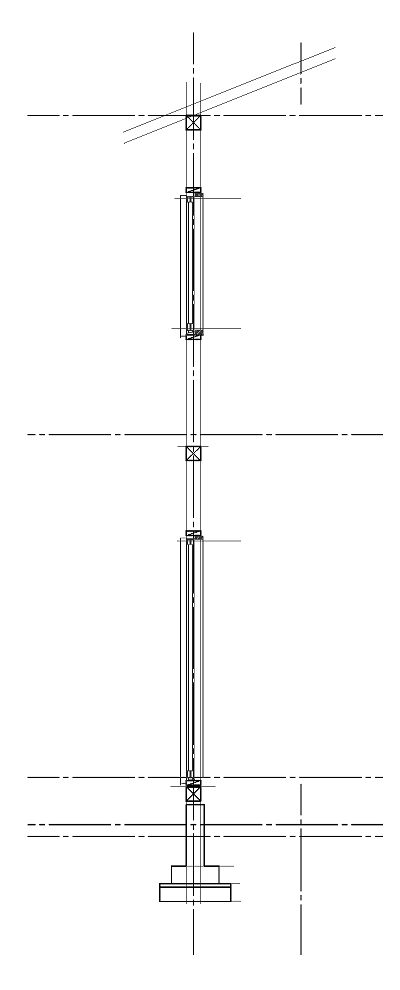

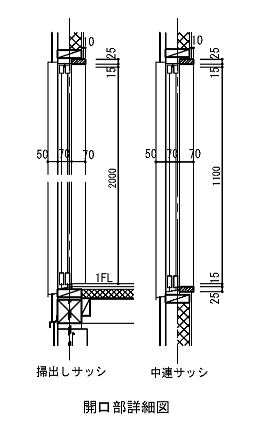

開口部を書き込みます。断面の線は太線で、見え掛りの線は細線で書き込みます。額縁には細線でハッチを入れます。スケールアップした下記の開口部詳細図を参考に書き込んでください。
