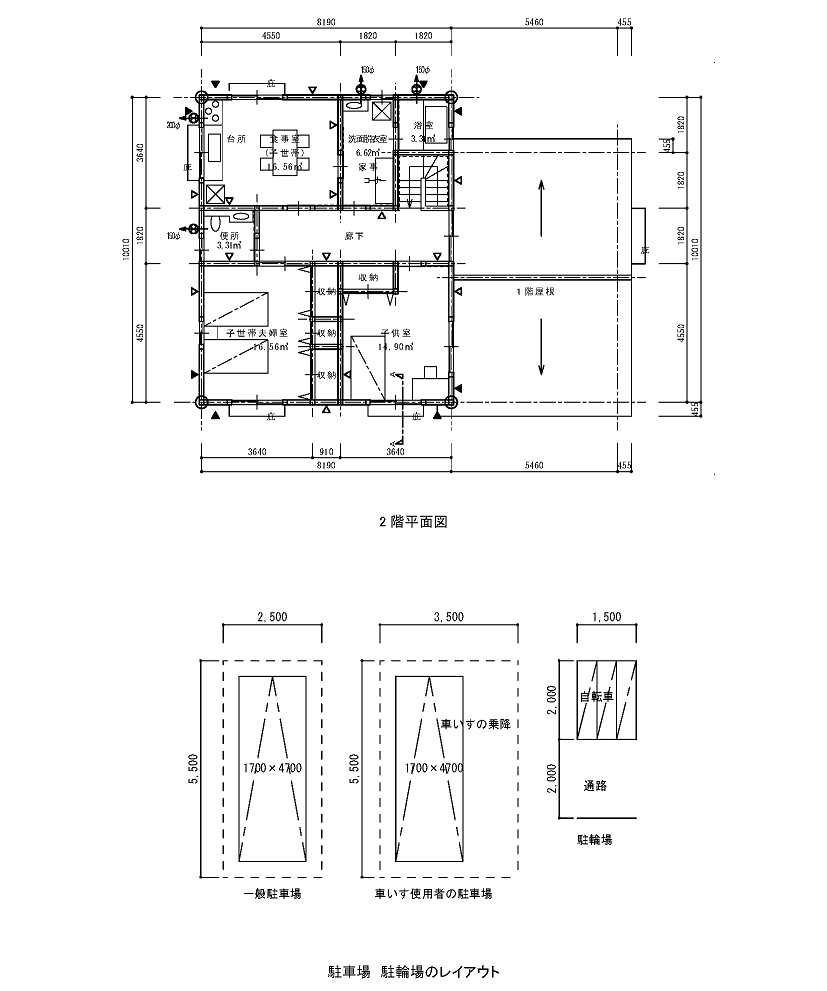

最後に、寸法線、寸法、文字を書き込みます。寸法は、その区間の中心に書きます。寸法押えの点は、Ｂ程度の濃い鉛筆の芯を丸くし、点を書く位置に垂直に押しつけて、鉛筆を回すように書くと、きれいに書けます。室名や室面積は出来るだけ部屋の中央に書き込みます。

部分詳細図、断面図の切断位置、道路幅員や道路境界線、敷地境界線（文字）を忘れずに書き込む。文字は、美しいに越したことはないですが、丁寧に大きさを統一して書くと印象が良くなります。3mm 幅程度の下書き線を書くき、その線の間に文字を書くようにすると大きさが統一できます。
