STEP製図講座＞2階床伏図兼1階小屋伏図

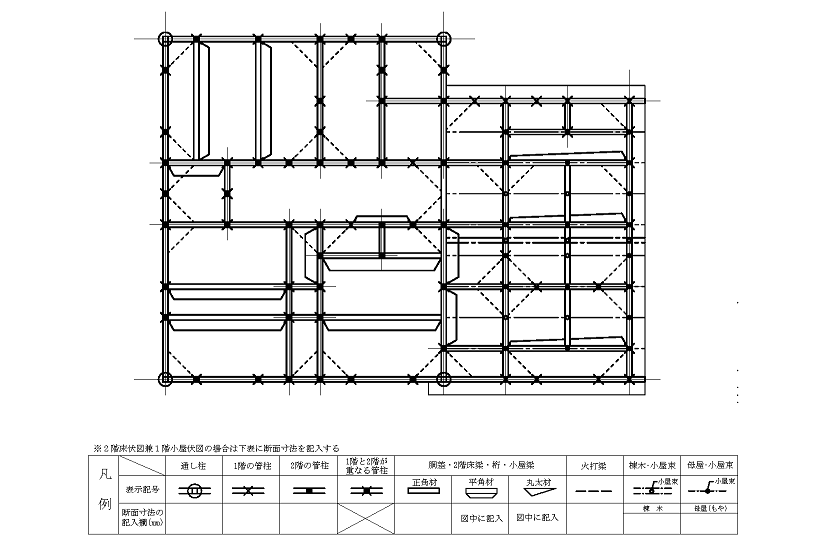

断面寸法の決定 STEP1 STEP2 STEP3 STEP4 STEP5 STEP6 二級建築士STEP製図講座   2階床伏図兼1階小屋伏図の作成 2 階床伏図部分 �@火打梁を記入する。（点線） 1 階小屋伏図部分 �@火打梁を記入する。（点線） �A小屋束を小屋梁の上に記入する。（○印） �B棟木・隅木を記入する。（2 本の一点鎖線） �C母屋を記入する。（一点鎖線） 小屋束は、1,820mm 以内ごとに母屋・棟木を支えるように配置する。 ※　このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。 <<BACK
