二級建築士STEP製図講座

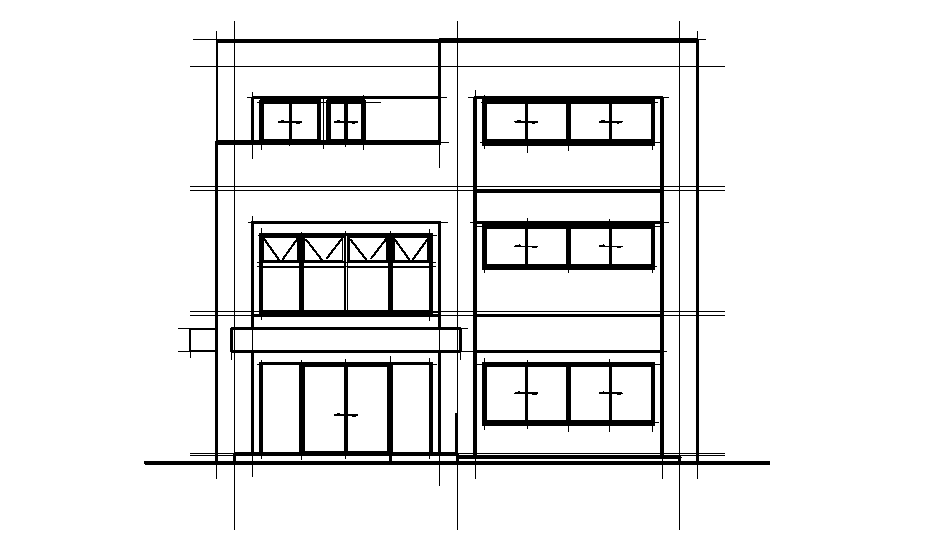

RC造3階建て立面図


次は垂直定規を左から右に動かしながら、線の太さを考えて仕上げていきます。水平の線と同じように、建物の外周の線は太線で、他の線は細線で書きこみます。立面図を少しでも立体的に表現するには、手前にあるもの程、太い線で奥に行くほど細い線で書きます。GLのラインは、太線を3本くらい書くような気持ちで、最も濃く太く見えるように表現します。






サッシは左図のように、窓枠の線よりガラス枠の線を細く書くと表現が豊かになります。
