WEB製図講座＞STEP製図

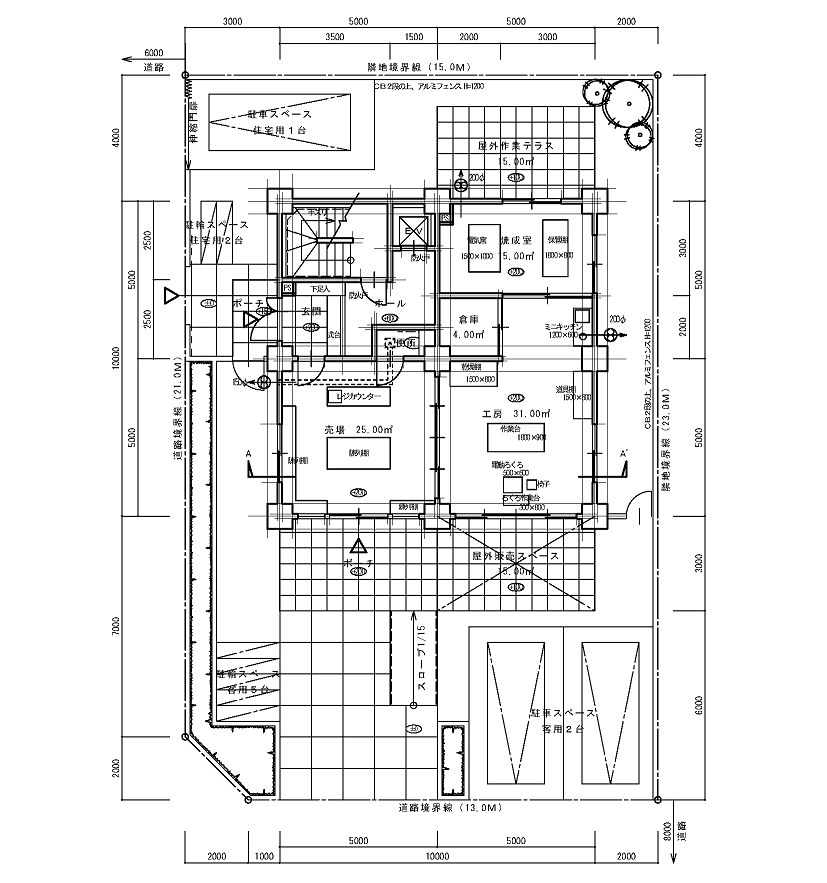

STEP1 STEP2 STEP3 STEP4 STEP5 STEP6 STEP7 二級建築士STEP製図講座   RC造3階建て平面図の作成 最後に、寸法線、寸法、文字書き込みます。寸法は、その区間の中心に書きます。寸法押えの点は、Ｂ程度の濃い鉛筆の芯をまるくし、点を書く位置に垂直に押しつけて、鉛筆を回すように書くと、きれいに書けます。室名や室面積は出来るだけ部屋の中央に書き込みます。 ※　このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。 <<BACK NEXT>>
