二級建築士STEP製図講座

RC造2階建て立面図

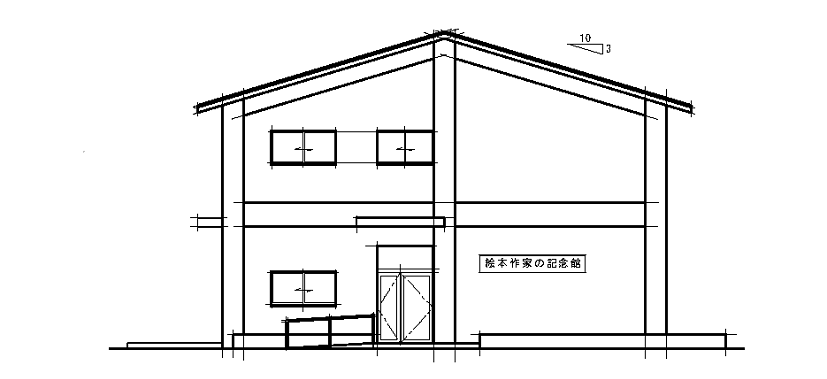

次は垂直定規を左から右に動かしながら、線の太さを考えて仕上げていきます。水平の線と同じように、建物の外周の線は太線で、他の線は細線で書き込みます。GLのラインは、太線を3 本くらい書くような気持ちで、最も濃く太く見えるように表現します。






サッシは左図のように、窓枠の線よりガラス枠の線を細く書くと表現が豊かになります。



※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
