STEP製図講座>RC造2階建て平面図

STEP1 STEP2 STEP3 STEP4 STEP5 STEP6 STEP7
二級建築士STEP製図講座

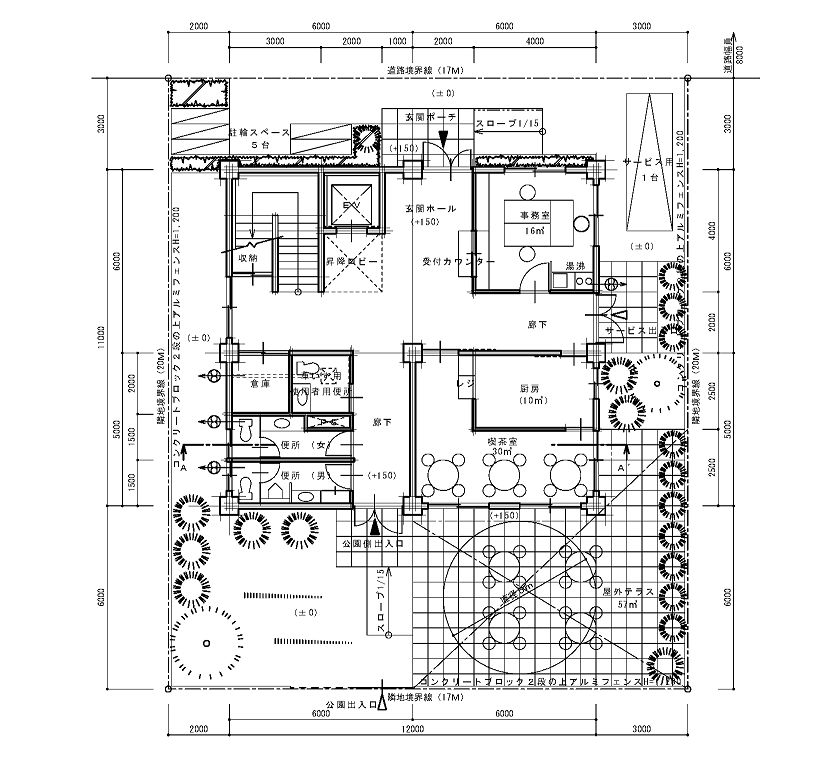

RC造2階建て平面図の作成


最後に、寸法線、寸法、文字を書き込みます。寸法は、その区間の中心に書きます。寸法押えの点は、2B程度の濃い鉛筆の芯をまるくし、点を書く位置に垂直に押しつけて、鉛筆を回すように書くと、きれいに書けます。室名や室面積は出来るだけ部屋の中央に書き込みます。断面図の切断位置、道路幅員や道路境界線、敷地境界線(文字)を忘れずに書き込みます。
