二級建築士STEP製図講座

RC造3階建て面積表・主要構造部材表

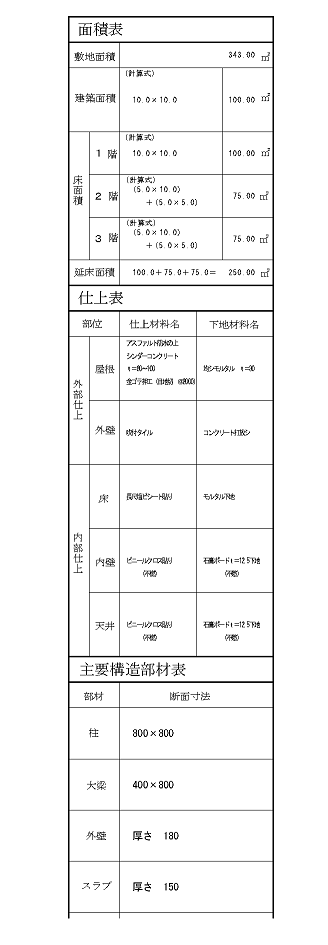

●面積表
面積の計算は、基本的に足し算にて計算式を記入します。吹抜け等がある場合は、引き算を使いますが、計算式を明確に記入してください。面積の数値は、小数点第2位まで記入し、第3位以下は、切り捨てます。建築面積については、1m以上の庇などがある場合は、先端から1m引いた部分を建築面積として計上することを忘れないでください。

●仕上表(平成30年は出題されません)
外部の主要な部位(屋根、外壁)仕上材料名及び下地材料名を記入する。内部(売場)の主要な部位(床、内壁、天井)仕上材料名及び下地材料名を記入する。
※要求された室名の仕上を記入する。

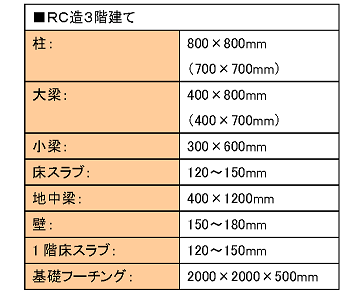

●主要構造部材表
要求に応じて下表の断面寸法を記入する。
